HX2088E开关调光高压线性IC
作者:  来源:本站  发表时间:2018-11-13 16:58:51   浏览:

产品概述可控硅及开关调光、调色芯片规格书

球泡灯,日光灯,筒灯,吸顶灯,灯条

可控硅及开关调光、调色芯片规格书
一、特点
1、同时兼容可控硅调光及墙壁开关调节色温和亮度功能
2、输出电流可调1-60MA,恒流精度可达±5%
3、具有过温保护功能,无EMC问题
4、芯片与PCB共用铝基板
5、线路简单,成本低
6、ESOP8封装

二、概述

HX2088是一款可调节色温和亮度的线性恒流IC,输出电流可调,恒流精度高,应用方案简单,具有过温保护功能,更安全更可靠。

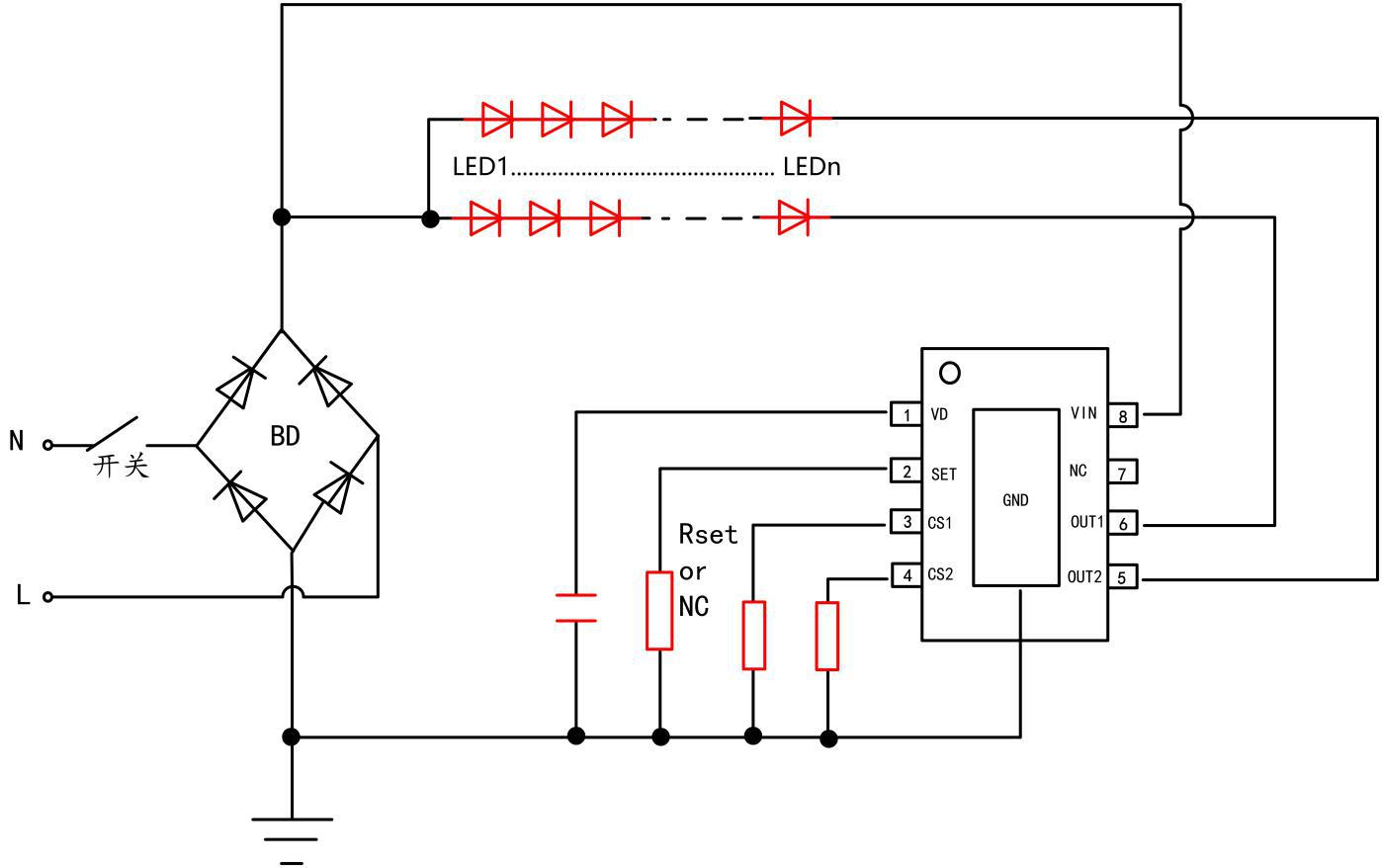

PF无电解开关调色原理图

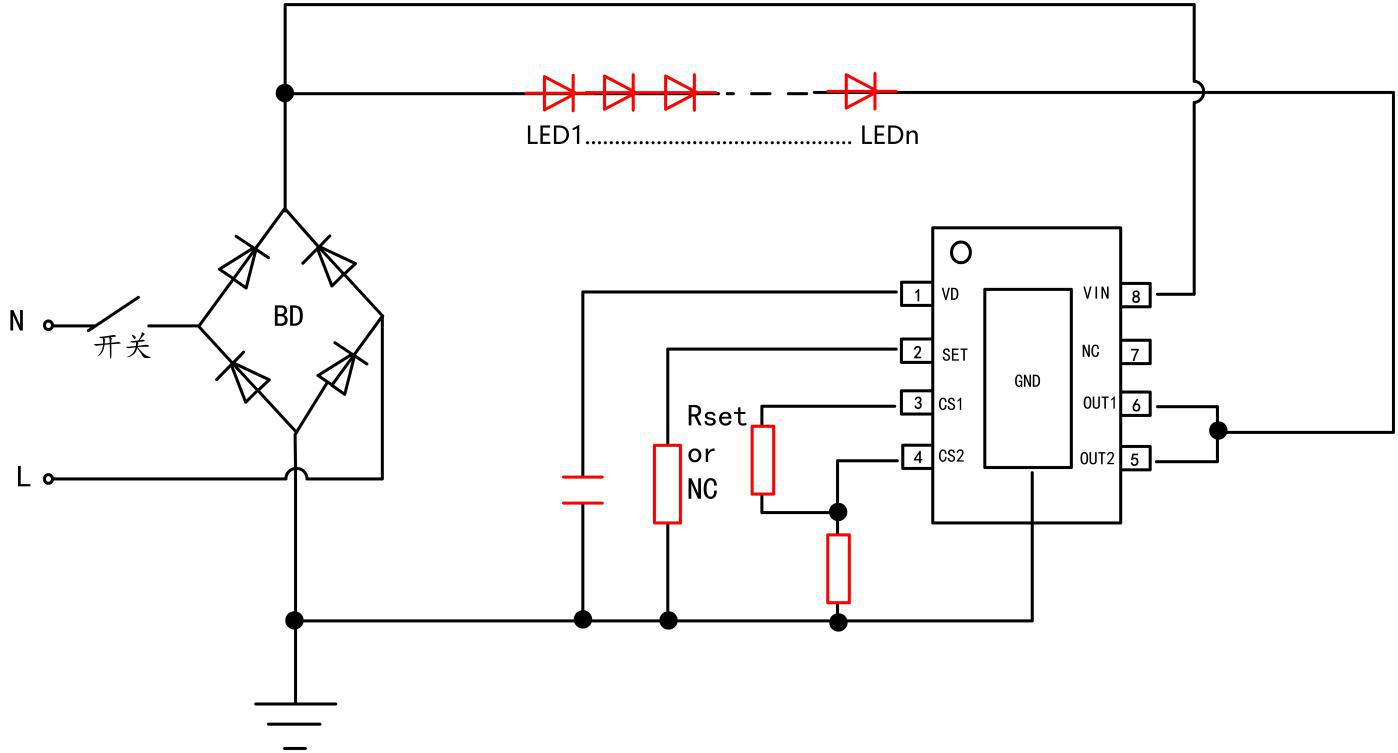

PF无电解开关调光原理图


极限参数

如无特殊说明,环境温度为25℃

特殊参数

符号

范围

OUT端口电压

VOUT

-0.5 - 500v

OUT端口电流

IOUT

1 - 60mA

工作温度

TOPT

-40 - +120℃

存储温度

TSTG

-50 - +150℃

ESD耐压

VESD

2KV

器件工作参数

如无特殊说明,环境温度为25℃

参数

条件

最小值

典型值

最大值

单位

端口耐压

Iout=0

500

-

-

V

输出电流

-

1

-

60

mA

静态电流

Vout=30v,CS悬空

-

0.11

-

mA

Vcc-on

Vcc启动电压



6.5



V

Vcc-off

Vcc欠压保护阀值



5.5



V

Iset

模式选择电流



30



uA

CS端口电压

Vin=30v,Vout1=10v,Vout2=10v

-

0.6/0.3

-

V

Iout误差

Iout=20mA



±5%



%

温度补偿点Tsc

-



140



功能描述

HX2088是一款开关调节亮度和色温的LED恒流驱动芯片,集成了高压MOS管和JEFT高压供电功能,主要用于高压线性恒流方案。

1供电

   在系统上电后,VIN通过内部高压JEFT给芯片供电,当VCC的电压超过7V之后芯片开始工作。

2调色模式

   HX2088可以通过SET脚设置开关调色模式如下表:

SET

状态切换顺序

LED电流切换顺序

悬空

OUT2→OUT1+OUT2→OUT1→OUT2

0.6/RS2→0.3/RS1+0.3/RS2→0.6/RS1→0.6/RS2

接地

OUT2→OUT1→OUT2

0.6/RS2→0.6/RS1→0.6/RS2

接电阻75K

OUT2→OUT1→OUT1+OUT2→OUT2

0.6/RS2→0.6/RS1→0.3/RS1+0.3/RS2→0.6/RS2

OUT2:  OUT2开启,以0.6V基准恒流;

OUT1+OUT2: OUT1,OUT2开启,以0.3V基准恒流

OUT1: OUT1开启,以0.6V基准恒流


3调光模式

   HX2088可以通过SET脚设置开关调光模式如下表:

SET

状态切换顺序

LED电流切换顺序

悬空

100%→50%→X%

0.6/RS2→0.3/RS2→0.6/(RS1+RS2)

接地

100%→X%

0.6/RS2→0.6/(RS1+RS2)

接电阻75K

100%→X%→50%

0.6/RS2→0.6/(RS1+RS2)→0.3/RS2

OUT2: OUT2开启,以0.6V基准恒流;

OUT1+OUT2: OUT1,OUT2开启,以0.3V基准恒流

OUT1: OUT1开启,以0.6V基准恒流



4系统开关切换和系统复位时间

HX2088系统方案的开关时间和复位时间均由芯片VCC端口的电容容量决定的,建议取值2.2UF,耐压选取16V即可,系统切换时间在15-20mS之间,系统复位时间在5S左右,客户也可以根据实际情况调整电容的容值大小。
