HX3331B DC-DC升压恒流LED驱动IC
作者:  来源:本站  发表时间:2018-11-19 14:15:03   浏览:

产品概述

HX3331B DC-DC升压恒流LED驱动IC

◆LED灯杯 ◆电池供电的灯串  ◆平板显示LED背光  ◆大功率LED照明

开关升压恒流芯片规格书

概述

HX3331B是一款高效率高精度开关升压型大功率LED恒流驱动芯片,HX3331B采用固定关断时间的锋值电流控制方式,关断时间可以通过外部电容进行调节,工作频率可以根据用户要求而改变。

HX3331B通过调节外置的电流采样电阻,能控制高亮度的LED灯的驱动电流,使LED灯亮度达到预期恒定亮度。

HX3331BEN端加PWM信号,可以进行LED灯调光。HX3331B内部还集成了VDD稳压管,软启动及过温保护电路灯,减少外围元件并提高了系统的可靠性。

HX3331B并采用了SOP-8封装。

特点

◆宽压输入范围2.7-100v

◆高效率,可达95%

◆最大工作频率:1MHz

◆FB电流采样电压:250mV

◆CS限流保护电压:250mV

◆芯片供电欠电压保护:2.5V

◆关断时间可调

◆智能过温保护

◆内置VDD稳压管

◆最大工作电流5A以上

◆软启动




订货信息



定购型号

打印

封装

最小包装

HX3331B

NanoDriver

HX3331B XXXX

SOP-8

2500Pcs/盘



管脚图

脚位图

序号

管脚

功能



SOP-8

1

GND

接地

2

EN

芯片使能,高电平有效;可做PWM调光

3

COMP

频率补偿脚

4

FB

输出电流检测反馈脚

5

DRV

驱动端,外接功率MOS管栅极

6

CS

输入限流检测脚

7

TOFF

关断时间设置

8

VDD

芯片电源



应用领域

◆LED灯杯 ◆电池供电的灯串  ◆平板显示LED背光  ◆大功率LED照明

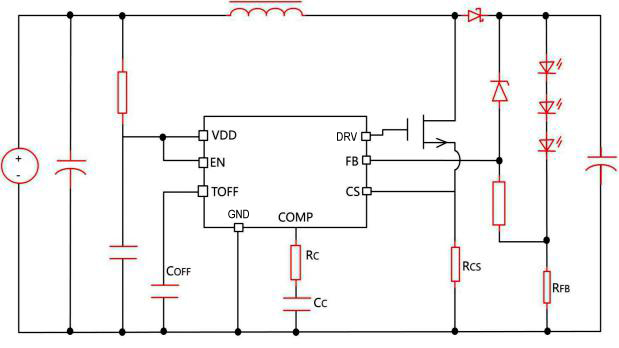

应用原理
